Zoom Livetrak L6 - Mixer Digital

Descrição

O LiveTrak L6 é nosso mixer/gravação digital mais compacto e portátil. Com 10 faixas de áudio em qualidade de estúdio, efeitos, MIDI e pads de som, ele é perfeito para bandas, tecladistas/sintetizadores, streaming ao vivo e muito mais.

MIXER COMPLETO

Não se deixe enganar pelo tamanho. O L6 foi projetado com capacidades de mixer de grande porte: Cada faixa possui uma channel strip completa, incluindo envios auxiliares (aux sends), pan, efeitos e um EQ de 3 bandas com controle de médios ajustável.

APRESENTANDO A LIVETRAK L6

GRAVAÇÃO MULTIFAIXAS PODEROSA

O L6 grava 10 faixas individuais mais a mixagem estéreo completa em cartões microSD de até 2TB. Você pode compartilhar a mixagem ao vivo ou transferir os stems para sua DAW favorita para edição e mixagem.

TECNOLOGIA 32-BIT FLOAT

Com 32-bit float e preamps de som cristalino, você terá áudio impecável sem clipping em todas as gravações, sem precisar ajustar o ganho.

USE EM QUALQUER LUGAR

Use 4 pilhas AA para até 3 horas de autonomia ou uma bateria USB para uso portátil prolongado.

REPLETO DE EFEITOS

Aprimore sua mixagem com efeitos integrados, incluindo 3 tipos de Reverb, Delay e Echo.

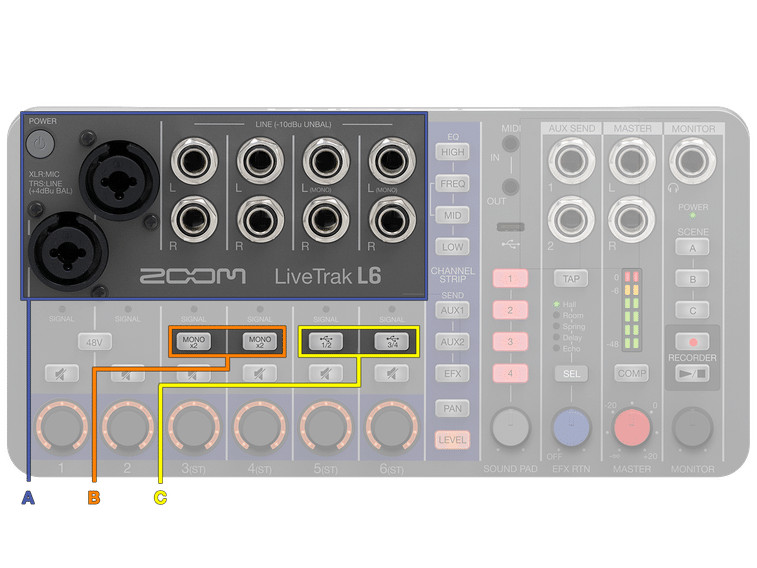

ENTRADAS

A. Entradas (INPUTS): 2 entradas XLR/TRS combo mais 4 entradas estéreo de ¼?.

B. MONO x2: Obtenha duas entradas mono adicionais em vez de uma entrada estéreo.

C. USB RETURN: Entrada USB Audio Return para backing tracks e outros áudios provenientes de um laptop.

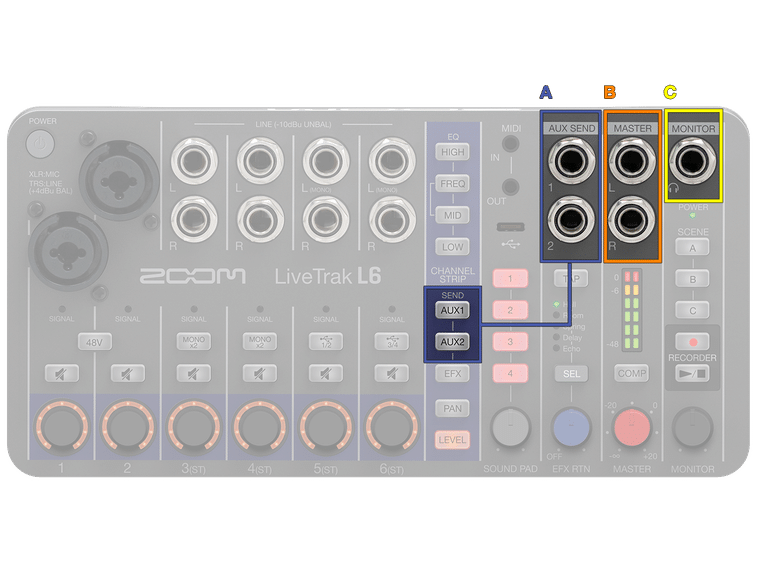

SAÍDAS

A. AUX OUTPUTS: Envie mixagens personalizadas para monitores, efeitos ou dispositivos externos.

B. MAIN OUTPUTS: Conecte aos monitores de estúdio ou caixas de som ao vivo.

C. HEADPHONE OUTPUT: Saída de fone de ouvido com controle de volume.

COMPRESSOR AVANÇADO

O compressor da saída principal do L6 aumenta a sonoridade enquanto adiciona saturação natural. Com 32-bit float, o áudio nunca entrará em clipping, mesmo em volumes altos.

CONECTIVIDADE MIDI

Conecte, programe e sincronize o L6 com seus equipamentos externos através do MIDI I/O de 3,5 mm, ou com um computador via USB.

• Atribua controles de parâmetros, como volume, pan e EQ, aos equipamentos externos


• Acione sound pads e troca de cenas


• Sincronize tempo, delay e echo

GRAVE E CONTROLE

O L6 pode ser usado como interface de áudio USB 32-bit float 12-in / 4-out para computadores, dispositivos iOS ou Android, enquanto grava simultaneamente em um cartão microSD. Ele também funciona como superfície de controle (control surface) para sua DAW favorita.

TRANSMISSÃO E STREAMING

O L6 é o companheiro ideal para streams de vídeo que exigem áudio em qualidade broadcast, em qualquer lugar. Conecte-se ao seu software de streaming favorito em PC, Mac, iOS e dispositivos Android.

KNOBS DE CONTROLE COM LED

Ajuste níveis e parâmetros de forma rápida e precisa com os knobs de controle iluminados por LED.

SOUND PADS

Acione backing tracks ou samples pré-gravados usando um dos quatro sound pads. Também é possível gravar samples em tempo real para jams e performances ao vivo.

SOFTWARE L6 EDITOR

Acesse programação MIDI e configurações, como parâmetros de efeitos, pontos de envio AUX, sound pads e muito mais com o L6 Editor Software.

SALVAMENTO DE CENAS (SCENE SAVING)

Depois de ajustar sua mixagem, salve-a em uma das três Memórias de Cena para recall instantâneo.

MONTAGEM EURORACK (EURORACK IT)

O L6 pode ser montado em um rack Eurorack padrão usando os opcionais ERL-6 rack ears e fonte de alimentação.

EXPLORANDO A L6 LIVETRAK

CONTEÚDO DA EMBALAGEM

• LiveTrak L6


• Adaptador AC USB AD-17


• Cabo USB-C

PRINCIPAIS RECURSOS DO ZOOM L6

• Mixer digital ultra-compacto de 10 canais


• 2 entradas XLR/TRS Combo + 4 entradas estéreo


• Gravação simultânea de 12 faixas


• MIDI In/Out para controle do mixer e interface MIDI via USB


• 3 Memórias de Cena para salvar configurações de mixer e tempo


• Gravação multifaixa 32-bit float em cartão microSD


• 5 efeitos internos de envio (Send Effects)


• 2 saídas de envio AUX


• 4 sound pads atribuíveis (sampler)


• EQ de 3 bandas com controle de médios ajustável para cada canal


• Saída de fone de ouvido + saída Master


• Compatível com Eurorack


• Interface de áudio 12-in / 4-out


• Alimentação com 4 pilhas AA ou via USB

ESPECIFICAÇÕES TÉCNICAS

• Resumo Geral:



  • Entradas MIC/LINE (mono) - 2 Entradas de microfone ou linha


  • Entradas LINE (estéreo) - 4 Entradas de linha estéreo


  • Saídas AUX SEND (mono) - 2 Saídas auxiliares mono


  • Saída MASTER (estéreo) - 1 Saída master estéreo


  • Saída MONITOR (estéreo) - 1 Saída de monitor estéreo






• ENTRADAS (INPUTS)



  • MIC/LINE



    • Conectores: 2 XLR/TRS combo jacks (XLR: 2 HOT, TRS: TIP HOT)


    • Ganho de entrada: Ajuste desnecessário (circuitos duplos de conversor A/D utilizados)


    • Impedância de entrada:



      • XLR: >= 3,8 k ohms


      • TRS: >= 39 k ohms






    • Nível máximo de entrada:



      • XLR: +4 dBu


      • TRS: +24 dBu






    • Phantom power: +48 V Corrente total do canal: <= 10 mA






  • LINE



    • Conectores: 8 TS phone jacks (balanceados)


    • Impedância de entrada: 10 k ohms


    • Nível máximo de entrada: +9 dBu










• SAÍDAS (OUTPUTS)



  • AUX SEND



    • Conectores: 2 TRS phone jacks (impedância balanceada)


    • Nível máximo de saída: +9,5 dBu


    • Impedância de saída: 147 ohms






  • MASTER



    • Conectores: 2 TRS phone jacks (balanceados)


    • Nível máximo de saída: +15 dBu


    • Impedância de saída: 147 ohms






  • MONITOR



    • Conector: TRS phone jack


    • Nível máximo de saída: 50 mW + 50 mW (carga de 63 ohms)


    • Impedância de saída: 14,7 ohms






  • BUSES (Tipo / Quantidade)



    • MASTER: 1


    • AUX SEND: 2


    • SEND EFX: 1


    • CHANNEL STRIP - EQ DE 3 BANDAS






  • Banda Faixa / Frequência (Ganho / Tipo)



    • HIGH 10 kHz: +/- 15 dB Shelving


    • MID 100 Hz: - 8 kHz +/- 15 dB Peaking


    • LOW 100 Hz:  +/- 15 dB Shelving










• GRAVADOR (RECORDER)



  • Máximo de faixas graváveis simultaneamente: 12


  • Máximo de faixas reproduzíveis simultaneamente: 2






• Formatos de gravação 48 kHz, 32-bit float, mono / estéreo WAV


• Mídia de gravação:



  • Cartões microSDHC (Classe 10 ou superior)


  • Cartões microSDXC (Classe 10 ou superior)






• INTERFACE DE ÁUDIO (AUDIO INTERFACE) (Item / Especificação)



  • Canais de entrada e saída



    • Entrada: 12 canais


    • Saída: 4 canais


    • Frequência de amostragem: 48 kHz


    • Profundidade de bits: 32-bit float / 24-bit


    • Interface USB 2.0










• LEITOR DE CARTÃO (CARD READER)



  • Mass storage class USB 2.0 High Speed






• FREQUÊNCIA DE AMOSTRAGEM: 48 kHz


• RESPOSTA DE FREQUÊNCIA: 20 Hz - 20 kHz / -1,0 Db


• RUÍDO EQUIVALENTE DE ENTRADA (EIN): <= -120 dBu (IHF-A) em 150 ohms de entrada


• ALIMENTAÇÃO (POWER) (Item / Especificação)



  • Pilhas 4 pilhas AA (Alcalinas, Lítio ou Recarregáveis NiMH)


  • Adaptador AC ZOOM AD-17 : DC 5V / 1A


  • Observação: Suporta também alimentação via USB






• AUTONOMIA ESTIMADA DE GRAVAÇÃO COM PILHAS (Tipo de Pilha / Tempo Estimado)



  • Alcalina: Aproximadamente 3 horas


  • NiMH (1900 mAh): Aproximadamente 3,5 horas


  • Lítio: Aproximadamente 7 horas


  • OBS: Estes valores são aproximados, podem variar significativamente de acordo com as condições de uso.






• CONSUMO DE ENERGIA: Máximo de 5W


• DIMENSÕES: 223 mm (L) × 114 mm (P) × 46,5 mm (A)


• PESO (apenas unidade principal): 526 g
